根據<GB∕T 16857.1-2002 產品幾何量技術規范(GPS)坐標測量機的驗收檢測和復檢檢測第1部分：詞匯>的定義。三坐標測量機按照結構主要分為以下幾類：

我們先了解一下市場上常見的結構。

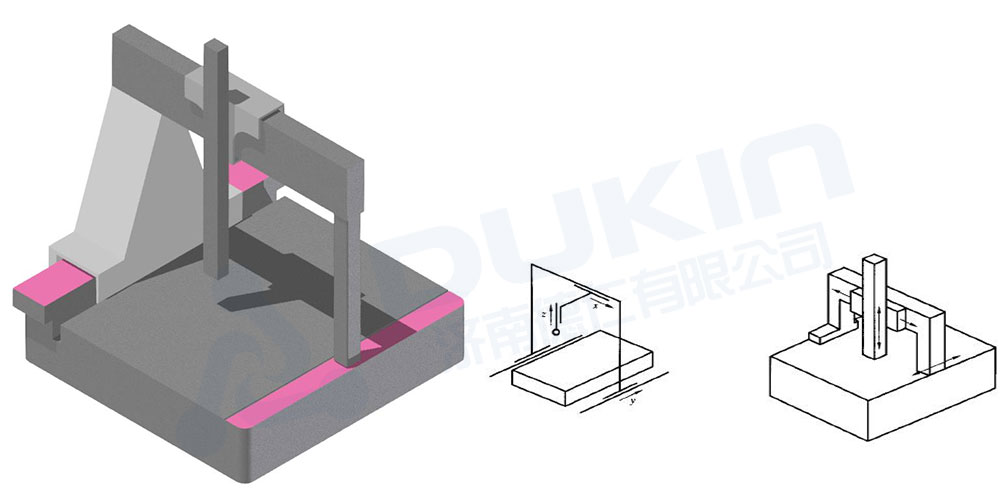

移動橋式三坐標測量機

市場上常見的結構之一，又稱為“門式三坐標測量機”。

優點：結構簡單、緊湊。材料成本可以實現最優。上下料有比較大的空間。

缺點：X軸（橫梁部分）不能太重，否則會造成Y向移動時，移動重心與導軌面(粉色面)距離太大。在測量的瞬間，由于慣性會給粉色導軌面上的空氣軸承造成較大的力矩，可能會使氣墊發生變化（空氣墊一般為3~8um），因此造成測量偏差。

小結：該結構適合中小型三坐標測量機，并且X軸適合使用鋁合金材質或工業陶瓷（通常不會使用工業陶瓷，屬于：中低端的設計結構+高端的材質）等輕質材質，以實現移動部分重量較小。

精度星數：★★★★★★☆☆☆☆

* 精度星數：為相同量程及狀態下，對精度提升的作用。星越多，代表該結構越優秀。

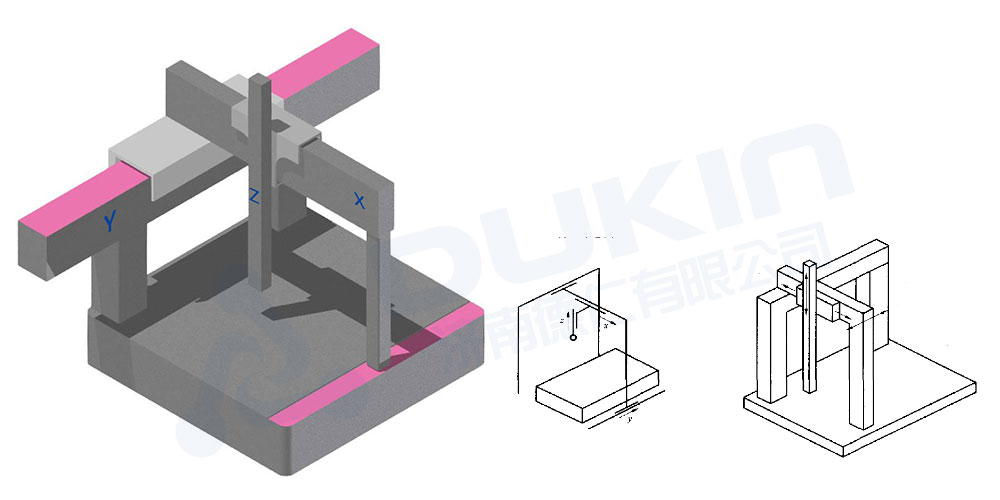

L形橋式三坐標測量機

市場上最常見的結構之一，最經典的結構之一。移動部分形成一個"L"形狀，主導軌做成高架結構，來減少移動部分的重心與導軌面的距離。

優點：X軸（橫梁部分）的重心與導軌面距離極小，大大消除了“移動橋式三坐標測量機”的弊端。其性能在中型三坐標測量機中對比“移動橋式三坐標測量機”會有更優異的表現。

缺點：

• 材料成本略有增加。

• 右側支腿部分（如下圖所示：字母“X”下端的可移動立柱），還是會增加Y軸兩側空氣軸承的負擔，引起空氣墊變化，因此造成誤差。所以對于更大型三坐標測量機，要去除右側的支腿。


小結：該結構適合中小型三坐標測量機，尤其適合中型三坐標測量機。特別是X軸使用花崗巖材質時，由于移動部分重量增加，更適合該種結構。

精度星數：★★★★★★★☆☆☆

龍門式測量機

在“L形橋式三坐標測量機"的基礎上，去除了右側的支腿，替換為高架結構。所以該結構又被成為“雙邊高架式”。我們根據是否帶有整體的工作臺，又可以分為兩種結構。

精度星數：★★★★★★★★☆☆

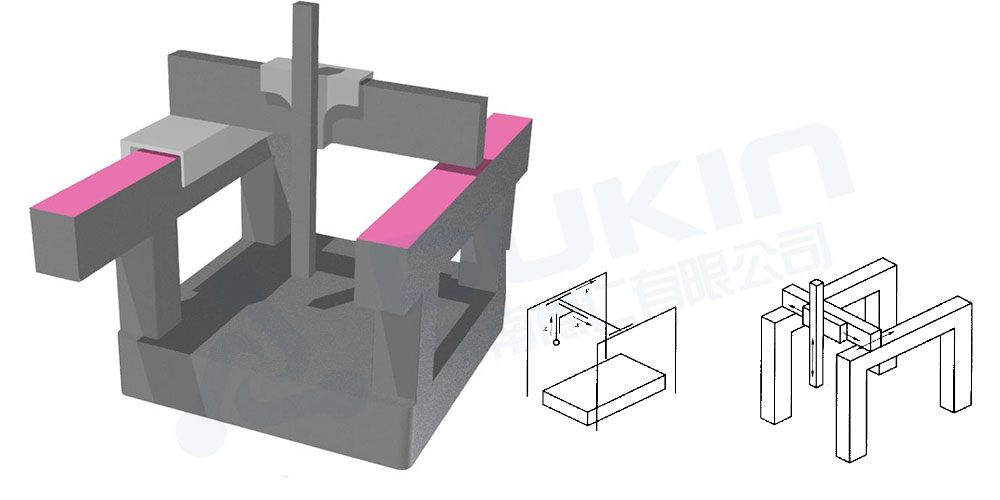

帶工作臺的龍門式測量機

優點：

• 高精度三坐標測量機的標配結構，將阿貝誤差降低

• 工作臺一般為花崗石結構，由于其花崗石在物理、化學方面的穩定性，也可以實現較高的穩定性。

缺點：

• 只能從前后側上下工件。

• 成本比前種結構都有所增加。

• 由于工作臺一般為花崗石結構，受石材限制，如果做成超大型三坐標測量機，成本為很高，甚至無法生產。

阿貝誤差：是指測量儀器的軸線與待測工件的軸線須在同一直線上。否則即產生誤差，此誤差稱為阿貝誤差。通常，假如測量儀器的軸線與待測工件的軸線無法在一起時，則須盡量縮短其距離，以減少其誤差值。

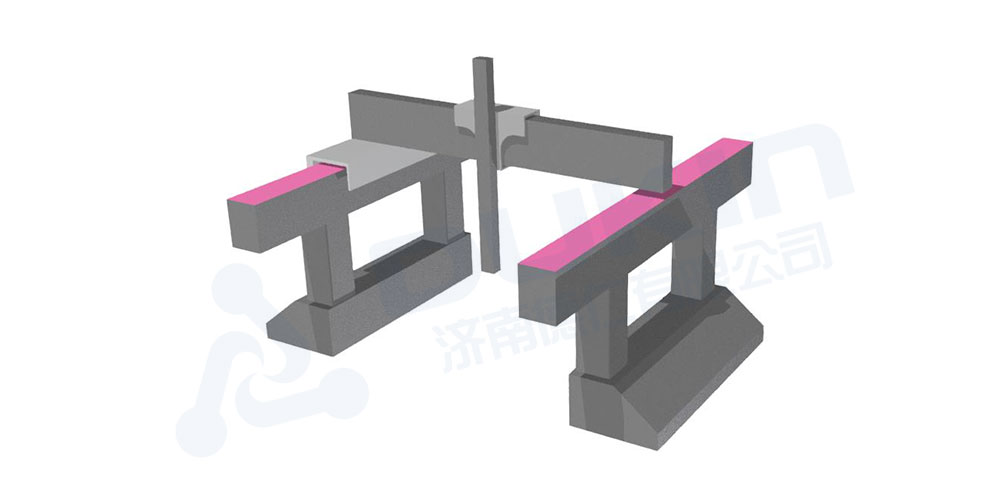

不帶工作臺的龍門式測量機

優點：

• 由于沒有工作臺的限制，相比“帶工作臺的龍門式測量機”可以做成超大尺寸的測量機，并實現高精度。

缺點：

• 穩定性會在很大程度上受地基的影響，如果地基發生變化，會直接影響到測量機的穩定性及精度（主要是垂直度等方面的變化）。

• 如果使用環境有震動，無法在測量機與地面間直接使用減震裝置，只能地基整體做防震，成本較高。

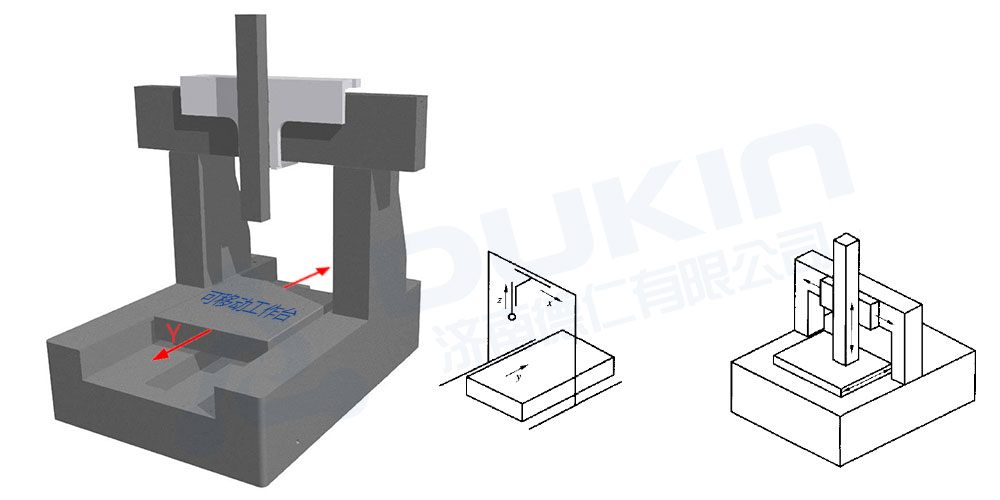

固定橋式坐標測量機

該結構，X&Z軸不會在Y方向上進行移動，而是直接固定在基座上，工作臺在Y方向上的移動來實現Y軸的數據的采集。

優點：超高精密測量機的標配,由于X,Y軸獨立運行，減少了一些復合誤差。并很大程度上減少了阿貝誤差。該結構相比其他結構，可以實現更高的精度（0.5um甚至0.3um）。

缺點：可移動工作臺承重有限，不能測量極重的工件或需要和廠家訂制。

精度星數：★★★★★★★★★★
